同軸ケーブル S5CFB (CCA) 100m JIS3502準拠 4K8K 衛星放送受信ケーブル S-5C-FB 黒・白・灰 - ショッピング・ショップ | 通販検索

梱包

黒

白

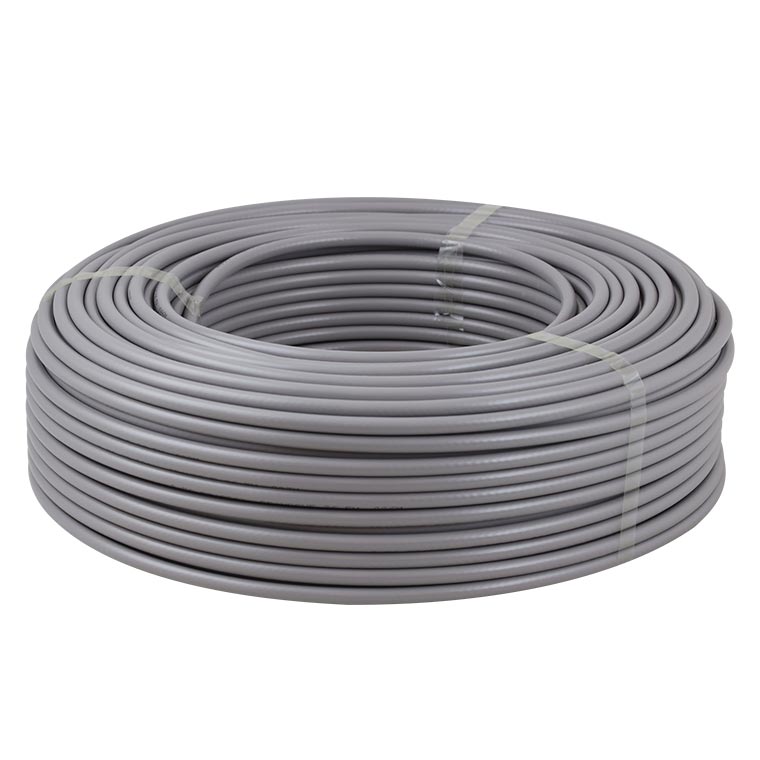

灰

遮蔽性の高いアルミラミネート

残りがわかるレングスマーク付

標準減衰量・VSWR試験

製品特徴

JIS3502規格に基づいた75Ω同軸ケーブル(公的試験機関で検査実施)

中心導体にCCA(銅被覆アルミニウム)を採用し、銅と同等のパフォーマンスと軽量化を実現したケーブルです(各種試験データは銅とほとんど変わりません)

4K8K対応(10-3224MHz)地上波デジタル放送・BS/CSデジタル放送・CATV対応

ダブルシールド アルミラミネート(糊付き)で減衰に強い

高画質防犯カメラの屋外配線に最適

難燃性PVCジャケット(一条ケーブル燃焼試験合格)

レングスマーク付き

※CCAとはアルミニウム線を銅コーティングした素材で、電気信号が抵抗の低い銅線を早く伝わる特性を利用した素材になります(近年銅価格高騰を背景に世界で使用されるようになっています)

製品仕様

内部導体

CCA(銅被覆アルミニウム)

絶縁体

SPE（ポリエチレン）

外部導体1

アルミニウム編組線

外部導体2

アルミニウムラミネート（糊付）

被覆

難燃性PVC（鉛を含まず）

中心導体径

1.05ｍｍ

外部被覆（シース）径

7.7±0.3mm

絶縁体外径

5.0mm

特性インピーダンス

75±3Ω

使用温度範囲

-15〜+60℃

概算質量

43kg/km

色

黒・白

荷姿

100m ：クラフト箱（パンチアウト穴付き）

250m：リール＋外装箱

標準減衰量(dB/km)

最大値は標準減衰量の1.15倍です

周波数（MHz）

dB/km 20℃

90

67.2

220

92.3

470

126.1

770

157.5

1489

219.0

1770

240.1

2150

267.2

2691

301.9

3224

333.3

◆ 5C-FB 同軸ケーブル 100ｍ

◆ 防犯カメラ・監視カメラ配線に最適な5C-FB同軸ケーブル

◆４K8K衛星放送受信用ケーブル

◆JIS3502準拠 難燃性PVCジャケット（一条ケーブル燃焼試験合格）

中心導体にはＣＣＡ（銅被覆アルミニウム線）を採用。銅線はアルミニウムより抵抗が少なく電気信号がCＣＡ外皮を伝導することで銅線と同等のパフォーマンスを得られることから近年、銅の代用品とされ幅広く普及をはじめています
