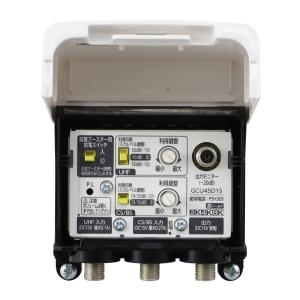

DXアンテナ CS/BS-IF・UHFブースター(35dB/45dB共用形) GCU45D1S

主な特徴

●30 dB／35 dB／45 dBのUHF利得をスイッチ一つで切替できるデュアルブースター

●4K・8K衛星放送対応（BS/CS-IF 3224 MHzまで対応）

●UHF＋BS/CSを同時に増幅

●利得：UHF 45/35/30 dB、BS/CS 35/28 dB

●前機種比(GCU433D1S)でUHF最大利得を＋2 dB向上

●強電界から弱電界まで幅広い受信環境に適応

●複数テレビへの分配や、弱電界での受信改善に最適

●高シールド構造でWi?Fi・携帯電話など外来電波の影響を受けにくく与えにくい

●屋外設置対応（屋外用筐体）

主な仕様

品名

CS/BS-IF・UHFブースター（35dB/45dB共用形）

デュアルブースター〓［2K・4K・8K対応］

型番

GCU45D1S

使用帯域

UHF

CS/BS-IF

周波数帯域（MHz）

470〜710

1032〜3224

入力レベル範囲（dBμV）

41〜60(90) ※1

43〜69(89) ※2

標準利得（dB）

45

28/31/35（1032/2150/3224MHz値）

定格出力レベル（dBμV）

105(9波)

97/100（1032/2150MHz値 24波）

97/104（1032/3224MHz値 50波）

利得切換(入力レベル調整)（dB）

30、35、45（スイッチ切換）

18/25、28/35（スイッチ切換）

利得調整範囲（dB）

0〜−15以上(連続可変)

0〜−10以上(連続可変)

雑音指数（dB） ※4

1.5以下 ※3

6.0以下

入出力インピーダンス（Ω）

75（F形）

VSWR ※4

2.5以下

2.5以下

耐衝撃波

入出力端子・電源端子 JEC:±25kV(1.2/50μs)

IEC:±15kV、±1.5kA(1.2/50-8/20μsコンビネーション)

直流供給電源

DC15V 0.10A

DC15V 0.27A

電源/消費電力 ※5 （V/W）

AC100/3.4、4.8、CS/BS給電時8.1、UHF・CS/BS給電時9.0

電源/消費電流（V/A）

DC15/0.14、CS/BS給電時0.41、UHF・CS/BS給電時0.51

使用温度範囲（℃）

−20〜＋50

漏洩電界強度(dBμV/m)

34以下

40.2以下

外形寸法(高さ×幅×奥行mm)

84×90×47

防水性能

IPX4(防沫形)

適合マスト径（mm）

φ22〜49

質量（kg）

0.22

付属品

防水キャップ×3、F-5接栓×5

梱包入数

10

※1 （）内は入力ATTを「-15dB」にし、利得調整を-15dBにした時の最大入力レベルです。

※2（）内は入力ATTを「-10dB」にし、利得調整を-10dBにした時の最大入力レベルです。

※3470〜500MHz:1.7dB以下、650〜710MHz:1.8dB以下（最大利得時）

※4利得最大時

※5電源部：PSH30S（セット品）

製品名

ブースター用電源装置(DC15V)

型番

PSH30S

使用周波数（MHz）

10〜3224

電源/消費電力（V/W）

AC100（50/60Hz）/10

重畳電源(V/A）

DC15.5/0.55

入出力インピーダンス（Ω）

75（F形）

挿入損失（dB）

0〜1.2（10〜1000MHz）／0〜2.0（1000〜2610MHz）／0〜2.5（2610〜3224MHz）

使用温度範囲（℃）

−10〜＋40

寸法（高さ×幅×奥行mm）

60×107×31

質量（kg）

0.2

※電源部の規格は、電源部本体の裏面にも表示しています。
